1200HV 3D Plus Dental Zirconia Block Fałszywe dentystyczne dyski cyrkonowe
Dental 1500 bloczki cyrkonowe i 49 bloczków cyrkonowych oraz ce dentystyczny bloczek cyrkonowy stosowany w fałszywych bloczkach cyrkonowych

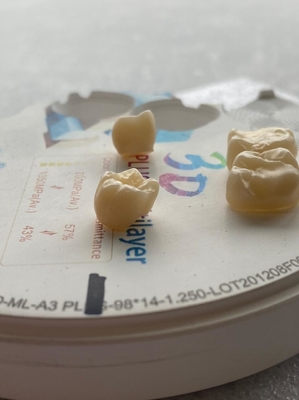

Wprowadzenie wielowarstwowej cyrkonii dentystycznej YUCERA 3D Plus:
Wielowarstwowy blok cyrkonu 3D plus to dentystyczny tlenek cyrkonu (Y-TZP ZrO2) do wysoce przeziernych, monolitycznych uzupełnień.Wielowarstwowy blok cyrkonu 3D plus oferuje przy 700-1050 MPa wyjątkową wytrzymałość na zginanie w połączeniu z wysoką przeziernością.Miękki materiał przed spiekaniem zapewnia bezproblemowy proces produkcji.Licowanie pełnoceramiczne jest możliwe przy użyciu popularnych systemów pełnoceramicznych (patrz wartość CET).
Cechy 3D Plus wielowarstwowego dentystycznego bloku cyrkonu/ceramiki/półfabrykatu/krążków:
1. Spiekany Gęstość krążka cyrkonowego 6,07 ± 0,03g/cm3
2. Wyjątkowa estetyka – wysoka przezierność i wysoka wytrzymałość.
3. Przezierność krążka cyrkonowego 57-43%
4. Szeroki wybór kolorów – 19 kolorów (Blench, A1-D4).
5. Wytrzymałość na zginanie tarczy cyrkonowej 700-1050 MPa
6. Twardość tarczy cyrkonowej 1200HV
7. Szeroki zakres wskazań – od uzupełnienia pojedynczego zęba do mostu wielopunktowego.
8. Vita 16 kolor A1-D4 i Blench OM1/2/3 kolor
9. Bloki cyrkonu dentystycznego w kolorze własnym
10. Cyfrowy system CAD CAM
11. Wysoki półprzezroczysty tlenek cyrkonu dla doskonałej estetyki
Opcje przetwarzania
1. Obróbka monolityczna lub częściowe licowanie ceramiką
2. Możliwa opcjonalna infiltracja pędzlem lub zanurzaniem
Wskazania
Uzupełnienia pojedynczych zębów (przednie i boczne)
Mosty 3-punktowe (przednie i tylne)
Mosty wielopunktowe z NexxZr + biały (przód i tył)
Opakowania
Pojedynczy dysk
YUCERA wszystkie serie
| Rodzaj |
Kod |
Przezroczystość |
Siła wyginania |
Twardość |
Kolor |
Rozmiar |
| Biała cyrkonia blok |
HT |
40% |
≧1200Mpa (śr.) |
1200HV |
Biały (płyn koloryzujący o odcieniach vita 16 i 26
odcienie |
System otwarty i system Zirkon zahn i system Amann Girrbach |
|
ST
|
43% |
≧1200Mpa (śr.) |
1200HV |
| Blok z cyrkonu cieniowanego |
ST-Kolor |
43% |
≧1100Mpa (śr.) |
1200HV |
Vita 16 odcieni i BL1, BL2, BL3 |
| Wielowarstwowy blok z wstępnie cieniowanego cyrkonu |
SHT-ML |
46% |
≧900Mpa (śr.) |
1200HV |
| UT-ML |
49% |
≧600Mpa (śr.) |
1200HV |
| 3D Plus-ML |
43%-57% |
≧700Mpa (śr.)-1050Mpa (śr.) |
1200HV |
Nadaje się do systemu poniżej
| Otwórz system Cadcam |
System Zironzahn |
Amann Girrbach |
| 98x10mm |
95x10mm |
/ |
| 98x12mm |
95x12mm |
AGx12mm |
| 98x14mm |
95x14mm |
AGx14mm |
| 98x16mm |
95x16mm |
AGx16mm |
| 98x18mm |
95x18mm |
AGx18mm |
| 98x20mm |
95x20mm |
AGx20mm |
| 98x22mm |
95x22mm |
AGx22mm |
| 98x25mm |
95x25mm |
AGx25mm |
| SHT Multileyer/UT Wielowarstwowa/3D Wielowarstwowa krzywa spiekania |
| Krok spiekania |
Temperatura początkowa (℃) |
Temperatura końcowa (℃) |
Czas (min) |
Oceniać(℃/Min) |
| Krok 1 |
20 |
900 |
90 |
9,7 |
| Krok 2 |
900 |
900 |
30 |
0 |
| Krok 3 |
900 |
1500 |
180 |
3,3 |
| Krok 4 |
1500 |
1500 |
120 |
0 |
| Krok 5 |
1500 |
800 |
60 |
-11,6 |
| Krok 6 |
800 |
naturalne chłodzenie 20 |
120 |
-6,5 |
Nasze usługi
1. Yucera nawiązuje współpracę z wieloma dużymi centrami przetwarzania protez i szpitalami stomatologicznymi, uzyskuje wyjątkową wydajność w terenie i zdobywa dobrą reputację techników i pacjentów.
2. Przeszliśmy już certyfikację CE i ISO.
Jestem pewien, że nasza fabryka jest wystarczająco dobra dla twojego programu na twoim rynku.
Zapraszam na wszelkie uwagi.
