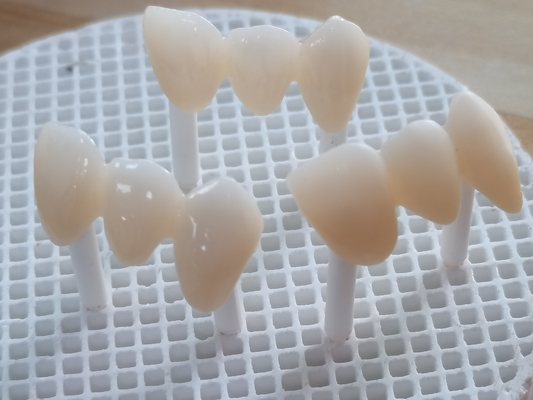

SHT Ultra Ceramiczne bloki cyrkonu Dental 900 MPa Wysoka wytrzymałość na zginanie
Bloki ceramiczne SHT Ultra z cyrkonu i bloki ce cyrkonowe stomatologiczne do otwartego cyrkonu puste i fałszywe bloki cyrkonowe stomatologiczne
Wprowadzenie wielowarstwowej, wysokoprzezroczystej cyrkonu dentystycznego UT firmy YUCERA:
1. Wielowarstwowy blank cyrkonowy SHT to dentystyczny wielowarstwowy tlenek cyrkonu (4Y-TZP przyszyjkowy, 5Y-TZP sieczny) o naturalnym kolorze i przezierności
gradient i wysoka wytrzymałość na zginanie (700 MPa),
2. Przy aż 49% przeziernych, monolitycznych uzupełnieniach.Miękki materiał przed spiekaniem zapewnia bezproblemowy proces produkcji.
3. Licowanie pełnoceramiczne jest możliwe przy użyciu popularnych systemów pełnoceramicznych.
Imponuje idealną równowagą między przeziernością a wytrzymałością w produkcji estetycznych uzupełnień pełnoceramicznych.Miękki materiał przed spiekaniem zapewnia bezproblemowy proces produkcji.
Cechy SHT Multilayer o wysokiej przezierności mocnego tlenku cyrkonu do protetyki stałej i opartej na implantach:
1. Sprawdzona estetyka i stosowana w cyfrowym systemie CAD CAM
2. Kompleksowy dobór kolorów – 20 kolorów (16 AD, 3 Bleach).
3. Maksymalna różnorodność wskazań – od uzupełnienia pojedynczego zęba po most wielopunktowy.
4. 900 MPa Wytrzymałość na zginanie tarczy cyrkonowej.
5. 46% przezierność krążka cyrkonowego.
6. Wysoka krycie – dla przebarwionych kikutów.
7. Wysoki komfort obróbki – łatwy do frezowania.
8. Elastyczność w obróbce – dla protetyki stałej i wspartej na implantach.
Wskazania
Nadaje się do uzupełnień pojedynczych zębów (przednich i bocznych);Mosty 3-punktowe (przednie i boczne) oraz wielopunktowe (przednie i boczne).
Opcje przetwarzania
1. Czapeczki do pełnego anatomicznego lub częściowego licowania
2. Infiltracja pędzelkowa i/lub zanurzeniowa
Zabarwienie
A1, A2, A3, A3.5, A4
B1, B2, B3, B4
C1, C2, C3, C4
D2, D3, D4
OM1, OM2, OM3
Opakowania
Pojedynczy dysk
YUCERA wszystkie serie
| Rodzaj |
Kod |
Przezroczystość |
Siła wyginania |
Twardość |
Kolor |
Rozmiar |
| Biała cyrkonia blok |
HT |
40% |
≧1200Mpa (śr.) |
1200HV |
Biały (płyn koloryzujący o odcieniach vita 16 i 26
odcienie |
System otwarty i system Zirkon zahn i system Amann Girrbach |
|
ST
|
43% |
≧1200Mpa (śr.) |
1200HV |
| Blok z cyrkonu cieniowanego |
ST-Kolor |
43% |
≧1100Mpa (śr.) |
1200HV |
Vita 16 odcieni i BL1, BL2, BL3 |
| Wielowarstwowy blok z wstępnie cieniowanego cyrkonu |
SHT-ML |
46% |
≧900Mpa (śr.) |
1200HV |
| UT-ML |
49% |
≧600Mpa (śr.) |
1200HV |
| 3D Plus-ML |
43%-57% |
≧700Mpa (śr.)-1050Mpa (śr.) |
1200HV |
Nadaje się do systemu poniżej
| Otwórz system Cadcam |
System Zironzahn |
Amann Girrbach |
| 98x10mm |
95x10mm |
/ |
| 98x12mm |
95x12mm |
AGx12mm |
| 98x14mm |
95x14mm |
AGx14mm |
| 98x16mm |
95x16mm |
AGx16mm |
| 98x18mm |
95x18mm |
AGx18mm |
| 98x20mm |
95x20mm |
AGx20mm |
| 98x22mm |
95x22mm |
AGx22mm |
| 98x25mm |
95x25mm |
AGx25mm |
| SHT Multileyer / UT Wielowarstwowa / Wielowarstwowa krzywa spiekania 3D |
| Krok spiekania |
Temperatura początkowa (℃) |
Temperatura końcowa (℃) |
Czas (min) |
Oceniać(℃/Min) |
| Krok 1 |
20 |
900 |
90 |
9,7 |
| Krok 2 |
900 |
900 |
30 |
0 |
| Krok 3 |
900 |
1500 |
180 |
3,3 |
| Krok 4 |
1500 |
1500 |
120 |
0 |
| Krok 5 |
1500 |
800 |
60 |
-11,6 |
| Krok 6 |
800 |
naturalne chłodzenie 20 |
120 |
-6,5 |
